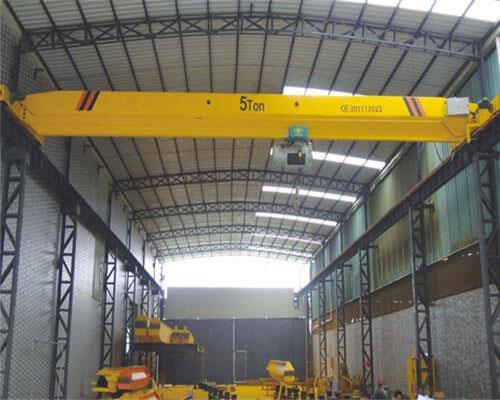

5 Ton Single Girder Kran med elektrisk hiss

- Apr 26, 2018 -

Grundläggande information

Namn: 5 Ton Single Girder Overhead Crane With Electric Hoist

Modell nr .: LDA

Typ: Single Girder Crane

Max. Lyftbelastning: 5ton

Nominell laddningskapacitet: 0,5-32t

Max. Lyfthöjd: 30m

Span: 7,5m-31,5m

Lyfthastighet: 8 / 0.8 (7 / 0.7) M / Min

Resehastighet: 20/30 M / Min

Arbetsskatt: A3-A5

Tillämpning: Byggnadsanvändning

Strömkälla: el

Flytta typ: Hjul

Transportpaket: papperskorg och träfodral

Specifikation: CCC, ISO9001

Ursprung: Xinxiang, He'nan, Kina

Produktbeskrivning

Produktinformation

LD-modellen med enstrålmotorkran är förbättrad och konstruerad på basis av LDA-modellen. Det kännetecknas av mer rimlig struktur och högre styrka stål som helhet. Används tillsammans med CDι-modell, MDι-modell elhiss som komplett set, det är lättkran med en kapacitet på 1 till 10 ton. Spännvidden är 7,5-22,5 m. Arbetsklass är A3-A5. Arbetstemperaturen är -25 till 40.

Denna produkt används ofta i växter, lager, materiallager för att lyfta varor. Det är förbjudet att använda utrustningen i brännbar, explosiv eller frätande miljö.

Denna produkt har två operativa metoder, mark eller driftrum som har öppen modell och sluten modell och kan installeras på vänster eller höger sida enligt praktiska förhållanden. Och inriktningen att komma in i porten har två former, sido och ändar för att tillfredsställa användarna, val under olika förhållanden.

Komponenter

Stråle	Huvudbåge, Avslutade vagnar, Crab Frame tillverkad av askplatta design / Valsade sektioner. Om så krävs kan 100% radiografi av alla stötsvetsar av bro och slutvagnar tillhandahållas.
Elektriska delar	Schneider varumärke / DK1 varumärke
motorer	Hyppig start, bakåt och bromsning, dammsäker konstruktion fot / flänsmonterad TESC / TEFC, Sq. burmmotorer med integrerade säkerhetsbromsar, isoleringsklass FH, IP54-skydd för hissning, CT & LT-rörelser. Ekorreburininduktion Kranmotorer av känt varumärke (Motorer kan helst användas av JIAMUSI / NANJINGZONGCHANG-tillverkare), CDF25%, Helt sluten, fläktkyld, Isoleringsklass-F och bekräftar relevanta senaste GB / T 1032-2005.
bromsar	Oberoende hydraulisk broms Konisk rotortyp eller "Ej säker" -aktionstyp Elektrisk-hydraulisk trumma / skivbroms typ som ska tillhandahållas för att hålla mekanismen i läge omedelbart så snart strömförsörjningen är oavsiktligt eller avsiktligt för alla rörelser.
Växellåda	Noggrann kokkärl snedställd / spänna växlar och kugghjul med hårdhet 250 till 350 BHN gjorda av kol legerat stål, smidig drift och lång livslängd, kan utrustas med SEW / ABB märke av hög kvalitet växellåda
Elektrisk panel	Modular design, enkel att installera och underhålla, pålitlig drift, säkringar mindre kretsar, ledningar och kompakta terminaler. Motoröverbelastningsskydd för att förhindra överbelastning Om det finns kabinstyrning, kan den utrustas med luftkonditionering och med enkel och bekväm kontrollpanel.
Gränskontakt	För överhissning och Över sänkning: Shunt, justerbar typ. Tvåvägs hävarm typ för CT båda riktningar och LT båda riktningar av ansedda tillverkare. Säkerhetsgränssnittsbrytare för stopp kommer att tillhandahållas för att förhindra överflyttning i alla rörelser
Kontrollpanel	Genom Cabin Control som med Master Controller med tryckknapp för ON, OFF, UP, DOWN, Framåt, Bakåt, Vänster, Höger, Bridge Light & Emergency Stop. Säkerhetsspänning 36Volts, som hänger i slutet av Bridge Girder. Kranens kontrollpanel ska bestå av Säkringar, bakluftsbrytare, stegetransformator, relä etc. Ledningarna / kablarna ska numreras enligt kretsschema. Kretskort täckt med ark som ska tillhandahållas på insidan av paneldörren.

Teknisk data

Lyftkapacitet (T)

1,2,3,5,10T

16,20T

Span (M)

7.5-22.5M

Kranmekanism

Resehastighet (m / min)

Reduktionsförhållande

58,78

39,38

26,36

19,37

15,88

58,78

39,38

26,36

19,37

15,88

Motor

Modell

ZDY21-4

ZDY122-4

ZDY131S-4

Kraft (kw)

2 × 0,8

2 × 1,5

1,5 × 2

2,2 × 2

Rotation (m / min)

1380

Lyftmekanism

Elektrisk hissmodell

CD1 / MD1

MD1 / HC

(elektriskt hiss) och elektrisk lyftmekanism

Lyfthastighet (m / min)

8,8 / 0,8 7,7 / 0,7

3,5 3,5 / 0,35

Lyfthöjd (m)

6, 9, 12, 18, 24, 30

12,18,24,30

Resehastighet (m / min)

20 (30)

Motor

Taper ekorre-burstyp

Arbetstjänst

A3-A5

Strömförsörjning

380V 50HZ tre fas

Hjuldiameter

270mm

370mm

Bredd av spår

37-70mm

Fördel:

1). Första klassens kvalitet med konkurrenskraftigt pris

2). Kompakt design, optimal användning av arbetsytans storlek

3). Rimlig struktur, gynnsam prestanda

4). Styr lasten enkelt och placera lasten exakt

5). Smidig start och stopp

6). Överordnad säkerhet och tillförlitlighet

7). Lågt ljud, rymlig stuga och bra utsikt

8). Minsta och enkla underhåll, utmärkt utbytbarhet för delar och komponenter

9). Sparar elspecifikationer

10). "One-Stop Shop" för dina kran- och hissbehov

Säkerhetsanordningar:

1. Överbelastningsskydd: Om materialet är över kapaciteten kommer kranen att ge en skarp varning för själva skyddet.

2. Nödbroms: Om driftspersonalen stöter på en nödsituation kan vi starta nödbromssystemet för att skydda den relaterade skatten.

3. Kontrollmetod: Rumskontroll eller fjärrkontroll för att undvika skador på operationspersonalen

4. Huvudlyftmotor: med termiskt skydd och valuta skydd.

5. Krokar med spärrhake

6. Gummibuffertar

7. Skyddande jordning

8. Kranströmbrytare och färdigkopplare

9. Karakteristiska underenheter testas före sammandrag.

10.Alla kranar måste provas och testas innan de lämnar fabriken och erbjuder certifiering av testet.

tjänster:

Garantiperiod: Vi tillhandahåller 12 månaders garanti för huvuddelen. Inom 12 månader finns det ett kvalitetsproblem med huvuddelen (inte inklusive slitdelar), vi kommer att ordna våra professionella ingenjörer för att tillhandahålla reparationsservice. Också vi kommer att ge en grupp bär delar gratis.
Installationstjänst: Om kunden inte behöver våra ingenjörer för installation, kommer vi att tillhandahålla Remote Advisory Services. Vi kunde också ordna ingenjörer att tillhandahålla installationsservice om kunden behöver.
Periodisk uppföljning av kranens betjäningssituation. Samla kunder, kommentera, utveckla bättre produkter och service.
Eventuella problem kommer ut i användningen, om det på grund av kvaliteten kommer vi att ta det fulla ansvaret och ordna professionell efterförsäljningsavdelning för att tillhandahålla lösning. om det på grund av felaktiga eller andra problem kommer vi också att erbjuda en professionell teknisk support eller arrangera våra ingenjörer att hjälpa om kunden behöver.

Varför välja oss?

1. En till en tjänst garanterar den bästa inköpsupplevelsen för dig.

2. Stark produktionskapacitet och professionella arbetare garanterar dig den korta leveransen.

3. Strikt leveransinspektion garanterar högkvalitativa produkter.

Beställningsmeddelande:

1. Lyftkapacitet.

2. Lyfthöjd: ___m (krokcentrum till mark)

3. Spännlängd: ___m (rälscentrum till rälscentrum)

4. Strömförsörjning: Spänning.

5. Behöver du oss att tillhandahålla skenor? Om du behöver, berätta hur länge.

6. Skulle vara bättre om du kan skicka oss workshop ritning.

7. Betalningsvillkor: T / T, L / C.
