Kapacitet upp till 16 Ton Single Girder Overhead Crane

- May 03, 2018 -

Grundläggande information

Namn: Kapacitet upp till 16 Ton Single Girder Overhead Crane

Modell nr .: LD

Lyfthöjd: upp till 20m

Tullgrupp: A3-A5

Kontrollmetod: Hängande / Trådlös

Tillämpning: Anläggningsanvändning, Användning av Workshop, Användning av Mineralområde

Sling Type: Wire Rope

Strömkälla: el

Flytta typ: Hjul

Installation: Monterad

Tornkran Typ: Övertagande Kran

Transportpaket: Trälåda

Specifikation: Kapacitet: 2-10T, Span: 5-30M

Ursprung: Henan, Kina

Produktbeskrivning

Del 1: Beskrivning

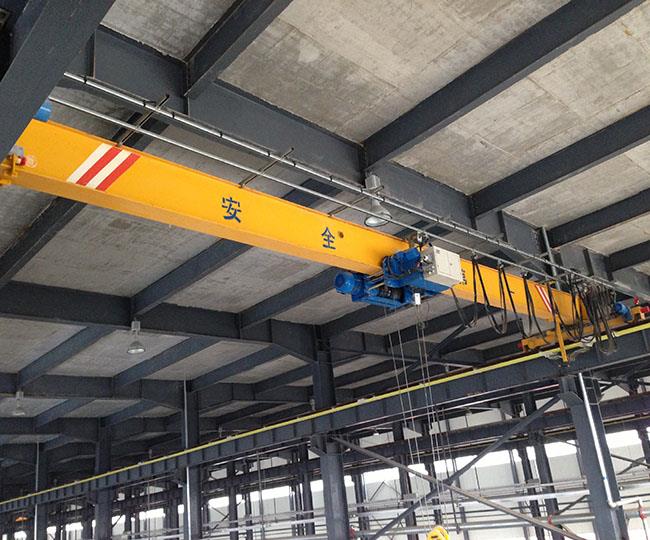

Ljudkranar av typen LD-typ består vanligtvis av en enda balkkonstruktion. Dessa kan byggas med stålbjälkar eller mer styva svetslådor. Single Girder Kranar är mer typiska när lyftkapaciteten är mindre än 20T. LD Single Girder Kranar används ofta inom vårt industriområde. Det appliceras på stålverk, Vattenkraftverk, Lager, Verkstad, Produktionslinje, Underhållsaffär, Material Transport, Utrustning Montering Shop etc. Vi har omfattande standardutrustning och ett brett utbud av tillbehör som passar individuella krav.

Del 2: Detaljerad konfiguration:

1- lyftmekanism
- Monorailtrådslift eller kättingslift som tillval: -lifthastighet: enkel eller dubbel enligt krav
- Vagnhastighet: Enkel eller Dual eller Steg mindre enligt vad som krävs
- Hög prestanda med mest ekonomiskt pris

2-ändiga vagnar
-rigid svetsad boxtypens slutvagn
- Modula design
-cone ekorre burm motor eller mjukstart motor som alternativ
- Resehastighet: Enkel eller Dual eller Steg mindre enligt vad som krävs

3-Main Girder
- Stabil svetsad låda Girder eller robust ihålig stålavsnitt
- Modula design
- Tillverkad av stål Q235 eller Q345
- Designad avböjning <1 50="" av="">

4-Control
-relaterad pendelstyrning längs C-spåret
-eller trådlös kontroll som tillval
-och hyttkontroll som tillval

5-elektrisk del
-Conduktor strömförsörjning (som tillval)
-Kontrollpanelen är IP54 eller IP44 beror på arbetsomgivning.
-Komponenterna är placerade på ett underhållsvänligt sätt, och hela layouten ger gott skydd
-Festongkablar är upptagna på kabelsaddlar, fasta på kabellådor, som körs i galvaniserad C-spår.
-Stor elektrisk del i märket Schneider eller Siemens

6-Målning
Korrosionsskydd genom rostborttagning med mekanisk skottblåsning SA 2.5
-Första lagret av beläggning epoxi 30 mikron
-Andra skikt av beläggningsepoxi 30 mikron
-Tredje lagret av beläggning av polyuretan 40 mikron
-Användande tjocklek: ca 100 mikron
-Color: gul eller orange enligt krav

7-säkert skydd
-Redbrytare
-överbelastningsskydd
-skyddshantering
-korsresor och långa resor skydd
-liftande resskydd
-Overvärmning av motor

Del 3: Skiss & Tekniska data

Kapacitet (t)	span (m)	total vikt (G)	max hjulbelastning (kN)	min hjulbelastning (kN)	H1	H2	H3	W	B	C1	C2
1	7,5	1,67	8,9	3,9	490	910	550	2000	2500	796	1274
	8	1,72	9,1	4,0
	8,5	1,77	9,2	4,1
	9	1,81	9,4	4,3
	9,5	1,86	9,5	4,4
	10	1,91	9,7	4,5
	10,5	1,96	9,8	4,6
	11	1,95	9,8	4,6
	11,5	2,00	10,0	4,7
	12	2,05	10,1	4,8
	12,5	2,09	10,2	4,9
	13	2,14	10,4	5,0
	13,5	2,19	10,5	5,2
	14	2,24	10,6	5,3
	14,5	2,43	11,1	5,8		955	595	2500	3000
	15	2,48	11,3	5,9
	15,5	2,53	11,4	6,0
	16	2,58	11,5	6,1
	16,5	2,63	11,7	6,3
	17	2,66	11,7	6,3
	17,5	2,85	12,2	6,8	530	970	650
	18	2,90	12,4	6,9
	18,5	2,96	12,5	7,1
	19	3,01	12,7	7,2
	19,5	3,02	12,7	7,2
	20	3,20	13,1	7,7	580		700	3000	3500
	20,5	3,26	13,3	7,8
	21	3,32	13,4	8,0
	21,5	3,37	13,6	8,1
	22	3,43	13,7	8,2
	22,5	3,49	13,9	8,4
	23	4,07	15,3	9,8	660	990	800	3500	4000
	23,5	4,13	15,5	10,0
	24	4,20	15,7	10,2
	24,5	4,26	15,8	10,3
	25	4,32	16,0	10,5
	25,5	4,39	16,2	10,6
	26	5,35	18,6	13,0	745	1010	900	4000	4500
	26,5	5,43	18,8	13,2
	27	5,52	19,0	13,5
	27,5	5,60	19,2	13,7
	28	5,68	19,4	13,9
	28,5	5,76	19,6	14,1
Kapacitet (t)	span (m)	total vikt (G)	max hjulbelastning (kN)	min hjulbelastning (kN)	H1	H2	H3	W	B	C1	C2
2	7,5	1,79	13,8	4,1	490	1080	550	2000	2500	871	1274
	8	1,84	14,0	4,2
	8,5	1,88	14,1	4,3
	9	1,93	14,3	4,4
	9,5	1,98	14,5	4,5
	10	2,03	14,7	4,6
	10,5	2,07	14,8	4,7
	11	2,12	15,0	4,8
	11,5	2,25	15,4	5,1		1125	595
	12	2,30	15,5	5,3
	12,5	2,35	15,7	5,4
	13	2,40	15,8	5,5
	13,5	2,45	16,0	5,6
	14	2,50	16,1	5,8
	14,5	2,62	16,5	6,1	580	1140	700	2500	3000
	15	2,68	16,6	6,2
	15,5	2,74	16,8	6,3
	16	2,79	17,0	6,5
	16,5	2,85	17,1	6,6
	17	2,91	17,3	6,8
	17,5	3,23	18,1	7,6	660	1160	800
	18	3,30	18,3	7,7
	18,5	3,36	18,5	7,9
	19	3,42	18,6	8,0
	19,5	3,49	18,8	8,2
	20	4,09	20,3	9,7	785	1135	900	3000	3500
	20,5	4,17	20,5	9,9
	21	4,24	20,7	10,1
	21,5	4,32	20,9	10,3
	22	4,40	21,1	10,5
	22,5	4,47	21,3	10,7
	23	5,31	23,4	12,7	820	1200	1000	3500	4000
	23,5	5,40	23,7	13,0
	24	5,49	23,9	13,2
	24,5	5,57	24,1	13,4
	25	5,66	24,3	13,6
	25,5	5,75	24,6	13,8
	26	6,40	26,2	15,5	875	1250	1100	4000	4500
	26,5	6,50	26,5	15,7
	27	6,60	26,7	16,0
	27,5	6,69	27,0	16,2
	28	6,79	27,2	16,4
	28,5	6,89	27,5	16,7
Kapacitet (t)	span (m)	total vikt (G)	max hjulbelastning (kN)	min hjulbelastning (kN)	H1	H2	H3	W	B	C1	C2
3	7,5	1,93	18,9	4,2	530	1255	650	2000	2500	818,5	1291
	8	1,98	19,1	4,3
	8,5	2,03	19,4	4,4
	9	2,09	19,6	4,5
	9,5	2,14	19,8	4,7
	10	2,20	20,0	4,8
	10,5	2,25	20,2	4,9
	11	2,31	20,4	5,0
	11,5	2,41	20,7	5,3	580		700
	12	2,47	20,9	5,4
	12,5	2,53	21,1	5,6
	13	2,59	21,3	5,7
	13,5	2,64	21,5	5,9
	14	2,70	21,7	6,0
	14,5	3,02	22,5	6,8	660	1275	800	2500	3000
	15	3,08	22,7	6,9
	15,5	3,14	22,9	7,1
	16	3,21	23,1	7,2
	16,5	3,27	23,2	7,4
	17	3,34	23,4	7,6
	17,5	3,84	24,7	8,8	745	1290	900
	18	3,91	24,9	9,0
	18,5	3,99	25,1	9,2
	19	4,06	25,3	9,4
	19,5	4,14	25,5	9,6
	20	4,92	27,5	11,5	820	1315	1100	3000	3500
	20,5	5,01	27,7	11,7
	21	5,09	28,0	11,9
	21,5	5,18	28,2	12,2
	22	5,27	28,4	12,4
	22,5	5,36	28,7	12,6
	23	5,71	29,6	13,5	875	1360		3500	4000
	23,5	5,80	29,8	13,7
	24	5,89	30,0	13,9
	24,5	5,99	30,3	14,2
	25	6,08	30,5	14,4
	25,5	6,17	30,8	14,6
	26	7,97	35,3	19,1	925	1660	1200	4000	4500
	26,5	8,09	35,6	19,4
	27	8,22	35,9	19,7
	27,5	8,34	36,2	20,0
	28	8,46	36,6	20,3
	28,5	8,59	36,9	20,7
Kapacitet (t)	span (m)	total vikt (G)	max hjulbelastning (kN)	min hjulbelastning (kN)	H1	H2	H3	W	B	C1	C2
5	7,5	2,20	28,7	4,6	580	1460	720	2000	2500	841,5	1310
	8	2,27	29,0	4,7
	8,5	2,33	29,3	4,9
	9	2,40	29,7	5,0
	9,5	2,46	30,0	5,2
	10	2,53	30,2	5,3
	10,5	2,59	30,5	5,5
	11	2,66	30,8	5,6
	11,5	2,91	31,5	6,3	660		800
	12	2,98	31,8	6,4
	12,5	3,05	32,0	6,6
	13	3,12	32,3	6,8
	13,5	3,20	32,5	6,9
	14	3,27	32,8	7,1
	14,5	3,52	33,5	7,7	745	1540	900	2500	3000
	15	3,60	33,7	7,9
	15,5	3,68	33,9	8,1
	16	3,75	34,2	8,3
	16,5	3,83	34,4	8,5
	17	3,90	34,6	8,7
	17,5	4,41	35,9	9,9	820	1500	1000
	18	4,50	36,2	10,2
	18,5	4,59	36,5	10,4
	19	4,68	36,7	10,6
	19,5	4,76	37,0	10,8
	20	5,23	38,2	12,0	875	1545	1100	3000	3500
	20,5	5,33	38,4	12,2
	21	5,42	38,7	12,4
	21,5	5,51	38,9	12,7
	22	5,60	39,2	12,9
	22,5	5,70	39,5	13,1
	23	7,08	42,9	16,6	925	1595	1200	3500	4000
	23,5	7,20	43,2	16,9
	24	7,32	43,6	17,2
	24,5	7,43	43,9	17,4
	25	7,55	44,2	17,7
	25,5	7,67	44,5	18,0
	26	9,01	47,9	21,4	1015	1670	1300	4000	4500
	26,5	9,16	48,3	21,7
	27	9,30	48,6	22,1
	27,5	9,44	49,0	22,5
	28	9,58	49,4	22,8
	28,5	9,72	49,7	23,2
Kapacitet (t)	span (m)	total vikt (G)	max hjulbelastning (kN)	min hjulbelastning (kN)	H1	H2	H3	W	B	C1	C2
10	7,5	3,26	51,3	6,1	720	1850	900	2000	2500	1293	1893
	8	3,34	52,1	6,3
	8,5	3,43	52,9	6,5
	9	3,51	53,5	6,6
	9,5	3,59	54,2	6,8
	10	3,67	54,8	7,0
	10,5	3,76	55,3	7,2
	11	3,84	55,8	7,3
	11,5	4,05	56,6	7,9	820	1850	1000
	12	4,14	57,1	8,1
	12,5	4,22	57,6	8,3
	13	4,31	58,0	8,5
	13,5	4,40	58,4	8,7
	14	4,49	58,8	8,9
	14,5	4,80	59,8	9,6	875	1900	1100	2500	3000
	15	4,89	60,2	9,8
	15,5	4,98	60,6	10,1
	16	5,07	60,9	10,3
	16,5	5,17	61,3	10,5
	17	5,26	61,7	10,7
	17,5	5,53	62,5	11,4		1940	1140
	18	5,63	62,8	11,6
	18,5	5,73	63,2	11,9
	19	5,83	63,5	12,1
	19,5	5,92	63,9	12,3
	20	6,89	66,4	14,8	925	2000	1250	3000	3500
	20,5	7,01	66,8	15,0
	21	7,12	67,1	15,3
	21,5	7,24	67,5	15,6
	22	7,36	67,9	15,9
	22,5	7,48	68,2	16,2
	23	8,96	72	19,9	1100	1920	1350	3500	4000
	23,5	9,11	72,5	20,3
	24	9,26	72,9	20,6
	24,5	9,41	73,3	21,0
	25	9,56	73,8	21,4
	25,5	9,71	74,2	21,7
	26	13,09	82,7	30,2	1200		1450	4000	4700
	26,5	13,29	83,3	30,7
	27	13,48	83,8	31,2
	27,5	13,67	84,3	31,6
	28	13,86	84,8	32,1
	28,5	14,05	85,4	32,6
Kapacitet (t)	span (m)	total vikt (G)	max hjulbelastning (kN)	min hjulbelastning (kN)	H1	H2	H3	W	B	C1	C2
16	7,5	3,64	77,2	7,0	820	2480	1000	2000	2500	1293	1893
	8	3,74	78,3	7,2
	8,5	3,84	79,4	7,4
	9	3,94	80,4	7,6
	9,5	4,04	81,3	7,9
	10	4,14	82,1	8,1
	10,5	4,24	82,9	8,3
	11	4,34	83,6	8,5
	11,5	4,55	84,6	9,0	875	2525	1100
	12	4,66	85,2	9,3
	12,5	4,76	85,9	9,5
	13	4,87	86,5	9,8
	13,5	4,97	87,1	10,0
	14	5,08	87,6	10,3
	14,5	5,93	90,0	12,4	975		1200	2500	3000
	15	6,06	90,6	12,7
	15,5	6,18	91,1	13,0
	16	6,31	91,7	13,3
	16,5	6,43	92,2	13,6
	17	6,56	92,7	13,9
	17,5	7,19	94,5	15,5	1075		1300
	18	7,33	95,0	15,8
	18,5	7,47	95,5	16,1
	19	7,61	96,0	16,5
	19,5	7,75	96,5	16,8
	20	8,56	98,7	18,9	1130	2570	1400	3000	3500
	20,5	8,72	99,2	19,2
	21	8,87	99,7	19,6
	21,5	9,03	100,2	20,0
	22	9,18	100,8	20,4
	22,5	9,34	101,3	20,8
	23	12,41	109,0	28,4	1280		1550	3500	4000
	23,5	12,61	109,6	28,9
	24	12,81	110,2	29,4
	24,5	13,02	110,9	30,0
	25	13,22	111,5	30,5
	25,5	13,43	112,0	31,0
	26	14,34	114,4	33,2	1300	2600	1600	4000	4700
	26,5	14,55	115,0	33,8
	27	14,77	115,6	34,3
	27,5	14,98	116,3	34,8
	28	15,20	116,9	35,4
	28,5	15,42	117,5	35,9
Kapacitet (t)	span (m)	total vikt (G)	max hjulbelastning (kN)	min hjulbelastning (kN)	H1	H2	H3	W	B	C1	C2
20	7,5	5,45	97,9	10,2	900	2450	1050	2000	2700	1394	1933
	8	5,58	99,5	10,5
	8,5	5,70	101,0	10,7
	9	5,83	102,3	11,0
	9,5	5,96	103,5	11,3
	10	6,09	104,6	11,6
	10,5	6,22	105,7	11,8
	11	6,35	106,6	12,1
	11,5	6,99	108,8	13,7	970	2480	1150
	12	7,15	109,8	14,0
	12,5	7,30	110,7	14,4
	13	7,45	111,5	14,7
	13,5	7,60	112,3	15,1
	14	7,76	113,1	15,5
	14,5	8,67	115,8	17,7	1050	2530	1280	2500	3200
	15	8,85	116,6	18,1
	15,5	9,02	117,3	18,6
	16	9,20	118,1	19,0
	16,5	9,37	118,8	19,4
	17	9,55	119,5	19,8
	17,5	10,50	122,2	22,2	1130	2560	1390
	18	10,70	122,9	22,7
	18,5	10,89	123,6	23,1
	19	11,09	124,3	23,6
	19,5	11,28	125,0	24,1
	20	12,02	127,0	25,9	1200	2600	1500	3000	3700
	20,5	12,23	127,7	26,4
	21	12,44	128,4	26,9
	21,5	12,64	129,1	27,4
	22	12,85	129,8	27,9
	22,5	12,96	130,5	28,5
	23	13,88	132,7	30,5	1300		1600	3500	4200
	23,5	14,10	133,4	31,0
	24	14,31	134,0	31,6
	24,5	14,52	134,78	32,1
	25	14,74	135,4	32,6
	25,5	14,96	135,6	33,1
