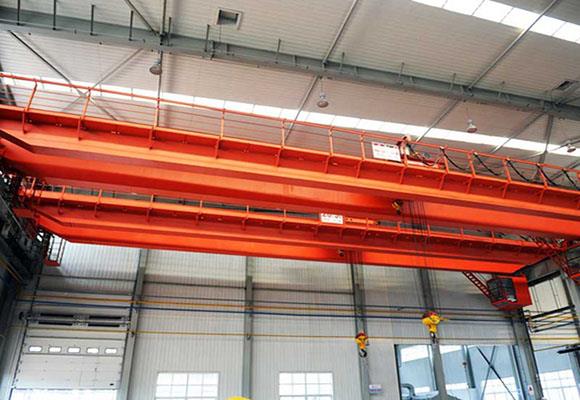

Explosion Proof Bridge Crane
Beskrivning
Dubbelstråle explosionsbeständig vagnskran uppfyller normer enligt GB3836.2-2000 Explosionsskyddad elektrisk utrustning som arbetar i explosionsgasmiljön Del 2: Flamskyddad kran. Kranen har erhållit explosionssäker certifikat efter att ha genomgått undersökningar av enheter som utsetts av regeringen för att testa explosionssäkra produkter. De explosionssäkra märkena är ExdⅡCT4 respektive.
Denna produkt är lämplig för områden där explosionen, överföringen inte är högre än ⅡB eller ⅡC och antändningstemperaturgruppen av brandfarlig gas eller explosiv blandning av ånga och gas är inte lägre än T4. Tillämpliga farliga zoner är zon 1 och zon 2 (se GB3836.1-2000 för detaljer).
Denna produkt styrs vanligtvis på marken, men kontrollen från förarhytten är också tillåten. Arbetsklassen är mellanliggande.
Specifikationer
Kapacitet | T | 5 | |||||||
Spänna | m | 10,5 | 13,5 | 16,5 | 19,5 | 22,5 | 25,5 | 28,5 | 31,5 |
Lyfthöjd | m | 16m | |||||||
Lyfthastighet | m / min | 15,5 | |||||||
Vagnens färdhastighet | m / min | 19,6 (14,6) | |||||||
Kranens färdhastighet | m / min | 22,3 (12) | |||||||
Totalvikt | kg | 12700 | 14200 | 16100 | 18600 | 21 tusen | 25400 | 28500 | 31400 |
Max. Hjulbelastning | KN | 72 | 78 | 84 | 92 | 97 | 109 | 117 | 124 |
Järnväg rekommenderas | Modell | 43kg / m | |||||||
Total motoreffekt | kw | 10 | |||||||
Huvuddimension (mm) | Span (m) | 10,5 | 13,5 | 16,5 | 19,5 | 22,5 | 25,5 | 28,5 | 31,5 |
Järnväg till kran topp | H | 1763 | |||||||
Spårstång till krokcentrum | H4 | 71 | |||||||
Kranens basavstånd | W | 3400 | 3550 | 5000 | |||||
Kranbredd | B | 5054 | 5204 | 5948 | |||||
Tågstångsavstånd | K | 1400 | |||||||
Haka vänster begränsning | S1 | 800 | |||||||
Hook rättbegränsning | S2 | 1250 |
Kapacitet | T | 10 | |||||||
Spänna | m | 10,5 | 13,5 | 16,5 | 19,5 | 22,5 | 25,5 | 28,5 | 31,5 |
Lyfthöjd | m | 16m | |||||||
Lyfthastighet | m / min | 15,5 | |||||||
Vagnens färdhastighet | m / min | 20,5 (14,6) | |||||||
Kranens färdhastighet | m / min | 22,3 (12) | 19 (14,5) | ||||||
Totalvikt | kg | 14300 | 16100 | 18900 | 20600 | 23200 | 27600 | 31 tusen | 34400 |
Max. Hjulbelastning | KN | 101 | 108 | 117 | 122 | 126 | 135 | 144 | 152 |
Järnväg rekommenderas | Modell | 43kg / m | |||||||
Total motoreffekt | kw | 15,5 | |||||||
Huvuddimension (mm) | Span (m) | 10,5 | 13,5 | 16,5 | 19,5 | 22,5 | 25,5 | 28,5 | 31,5 |
Järnväg till kran topp | H | 1800 | |||||||
Spårstång till krokcentrum | H4 | 602/552 | |||||||
Kranens basavstånd | W | 4050 | 5000 | ||||||
Kranbredd | B | 5704 | 5882 | 5948 | |||||
Tågstångsavstånd | K | 2000 | |||||||
Haka vänster begränsning | S1 | 1050 | |||||||
Hook rättbegränsning | S2 | 1300 |
Kapacitet | T | 16 / 3,2 | |||||||
Spänna | m | 10,5 | 13,5 | 16,5 | 19,5 | 22,5 | 25,5 | 28,5 | 31,5 |
Lyfthöjd | m / a | 16m / 18m | |||||||
Lyfthastighet | m / min | 15,5 | |||||||
Vagnens färdhastighet | m / min | 20,5 (13) | |||||||
Kranens färdhastighet | m / min | 19 (14,5) | 17 (14,5) | ||||||
Totalvikt | kg | 19100 | 20300 | 23400 | 26400 | 28800 | 33100 | 36300 | 39400 |
Max. Hjulbelastning | KN | 138 | 146 | 152 | 166 | 173 | 185 | 194 | 203 |
Järnväg rekommenderas | Modell | 43kg / m | |||||||
Total motoreffekt | kw | 23,9 (23,2) | |||||||
Huvuddimension (mm) | Span (m) | 10,5 | 13,5 | 16,5 | 19,5 | 22,5 | 25,5 | 28,5 | 31,5 |
Järnväg till kran topp | H | 2043/2043 | |||||||
Spårstång till krokcentrum | H4 | 860/780 | |||||||
Kranens basavstånd | W | 4000 | 4100 | 5000 | |||||
Kranbredd | B | 5864 | 5928 | 6438 | |||||
Tågstångsavstånd | K | 2000 | |||||||
Haka vänster begränsning | S1 / S2 | 1040/1850 | |||||||
Hook rättbegränsning | S3 / S4 | 1500/2310 |
Kapacitet | T | 20/5 | |||||||
Spänna | m | 10,5 | 13,5 | 16,5 | 19,5 | 22,5 | 25,5 | 28,5 | 31,5 |
Lyfthöjd | m / a | 12m / 14m | |||||||
Lyfthastighet | m / min | 15,5 | |||||||
Vagnens färdhastighet | m / min | 20,5 (14,6) | |||||||
Kranens färdhastighet | m / min | 19 (14,5) | 17 (14,5) | ||||||
Totalvikt | kg | 19900 | 21300 | 23500 | 27700 | 30300 | 34600 | 38300 | 41500 |
Max. Hjulbelastning | KN | 160 | 167 | 176 | 189 | 197 | 209 | 220 | 229 |
Järnväg rekommenderas | Modell | 43kg / m | |||||||
Total motoreffekt | kw | 25,7 (25) | |||||||
Huvuddimension (mm) | Span (m) | 10,5 | 13,5 | 16,5 | 19,5 | 22,5 | 25,5 | 28,5 | 31,5 |
Järnväg till kran topp | H | 2045/2045 | |||||||
Spårstång till krokcentrum | H4 | 858/858 | |||||||
Kranens basavstånd | W | 4000 | 4100 | 5000 | |||||
Kranbredd | B | 5864 | 5928 | 6438 | |||||
Tågstångsavstånd | K | 2000 | |||||||
Haka vänster begränsning | S1 / S2 | 1030/1930 | |||||||
Hook rättbegränsning | S3 / S4 | 1420/2320 |
Kapacitet | T | 32/5 | |||||||
Spänna | m | 10,5 | 13,5 | 16,5 | 19,5 | 22,5 | 25,5 | 28,5 | 31,5 |
Lyfthöjd | m / a | 16m / 18m | |||||||
Lyfthastighet | m / min | 15,5 | |||||||
Vagnens färdhastighet | m / min | 20 (12,3) | |||||||
Kranens färdhastighet | m / min | 17 (14,5) | 19,4 (14,5) | ||||||
Totalvikt | kg | 26900 | 28600 | 32100 | 35500 | 39800 | 44900 | 49200 | 52700 |
Max. Hjulbelastning | KN | 234 | 248 | 260 | 275 | 287 | 303 | 314 | 325 |
Järnväg rekommenderas | Modell | 43kg / m | |||||||
Total motoreffekt | kw | 42,2 (40,7) | 43,6 (40,7) | ||||||
Huvuddimension (mm) | Span (m) | 10,5 | 13,5 | 16,5 | 19,5 | 22,5 | 25,5 | 28,5 | 31,5 |
Järnväg till kran topp | H | 2230 | |||||||
Spårstång till krokcentrum | H4 | 800 | |||||||
Kranens basavstånd | W | 4650 | 4700 | 5000 | |||||
Kranbredd | B | 6478 | 6628 | 6928 | |||||
Tågstångsavstånd | K | 2500 | |||||||
Haka vänster begränsning | S1 / S2 | 1070/2050 | |||||||
Hook rättbegränsning | S3 / S4 | 1700/2680 |
Kapacitet | T | 50/10 | |||||||
Spänna | m | 10,5 | 13,5 | 16,5 | 19,5 | 22,5 | 25,5 | 28,5 | 31,5 |
Lyfthöjd | m / a | 12m / 16m | |||||||
Lyfthastighet | m / min | 15,5 | |||||||
Vagnens färdhastighet | m / min | 19,1 (15,3) | |||||||
Kranens färdhastighet | m / min | 19,4 (14,4) | 19,3 (14,4) | ||||||
Totalvikt | kg | 35300 | 37800 | 42 tusen | 46100 | 50100 | 55600 | 59600 | 64900 |
Max. Hjulbelastning | KN | 333 | 354 | 373 | 385 | 404 | 421 | 434 | 450 |
Järnväg rekommenderas | Modell | 43kg / m | |||||||
Total motoreffekt | kw | 23,9 (23,2) | |||||||
Huvuddimension (mm) | Span (m) | 10,5 | 13,5 | 16,5 | 19,5 | 22,5 | 25,5 | 28,5 | 31,5 |
Järnväg till kran topp | H | 2744 | 2750 | ||||||
Spårstång till krokcentrum | H4 | 1020 | 1014 | ||||||
Kranens basavstånd | W | 4800 | 5000 | ||||||
Kranbredd | B | 6828 | 6858 | 7058 | |||||
Tågstångsavstånd | K | 2500 | |||||||
Haka vänster begränsning | S1 / S2 | 1005/2200 | |||||||
Hook rättbegränsning | S3 / S4 | 2000/3195 |
Kapacitet | T | 75/20 | ||||||
Spänna | m | 13,5 | 16,5 | 19,5 | 22,5 | 25,5 | 28,5 | 31,5 |
Lyfthöjd | m / a | 20/22 | ||||||
Lyfthastighet | m / min | 1,86 / 4,2 | ||||||
Vagnens färdhastighet | m / min | 10 | ||||||
Kranens färdhastighet | m / min | 15,4; (9,88) | 15,7 (9,9) | |||||
Totalvikt | kg | 26900 | 28600 | 32100 | 35500 | 39800 | 44900 | 49200 |
Max. Hjulbelastning | KN | 219 | 302 | 314 | 324 | 333 | 345 | 356 |
Järnväg rekommenderas | Modell | 43kg / m | ||||||
Huvuddimension (mm) | Span (m) | 13,5 | 16,5 | 19,5 | 22,5 | 25,5 | 28,5 | 31,5 |
Järnväg till kran topp | H | 3422 | 3422 | 3426 | 3430 | 3428 | 3432 | 3434 |
Spårstång till krokcentrum | H4 | 1588 | 1588 | 1584 | 1580 | 1582 | 1578 | 1576 |
