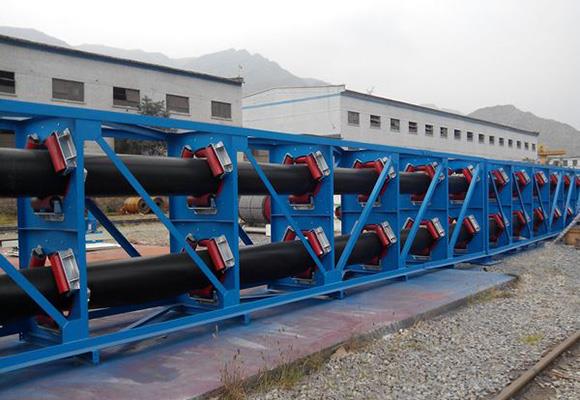

Rörbandstransportör
Beskrivning
Som en slags miljövänlig kontinuerlig transportutrustning används den cirkulära rörtransportören huvudsakligen för att transportera kol, kolväte, koks, blandningsmaterial, sintrad malm, mineralpulver, petroleumkoks, kalksten, sandgrusaggregat, acetylenslam, luftfuktande damm, kemiska gödningsmedel, salt, avfallspapper, fosforgips, svaveljärnslagg och alla typer av bulkmaterial. Den cirkulära rörbandstransportören har samma arbetsprincip med den vanliga bandtransportören; nämligen utnyttja friktion för att flytta transportbandet och dess material. De flesta av komponenterna kan vanligtvis användas med vanliga bandtransportörer, men skillnaden är att transportbandet ska rullas upp i cirkulär rörform.
Princip och struktur för cirkulär rörbältetransportör:
1. Gemensam utloppsport
2. Laddningshamn
3. Övergångsdel av material som mottas
4. Särskilt tubulärt tejp
5. Övergångsavsnitt av lossning av material
6. Överföringsrulle
När transportbandet har tagit emot materialen från övergångssektionen på sin svans, kommer transportbandet att rullas upp i cirkulär rörform gradvis, då kommer det cirkulära rörbandet att appliceras för att transportera materialen på förseglad väg, Transportbandet kommer att vikas gradvis ut när materialet transporteras till huvudövergångssektionen tills materialen släpps ut.
Funktioner
1. Det kan försegla och transportera bulkmaterialen.
2. Det kan ordna transportrutinerna på rymdvärdesväg.
3. Det kan förbättra höjningsvinkeln för transporten.
4. Det finns inget off-tracking fenomen.
5. Det kan transportera material i två riktningar.
Specifikation
Rördiameter | Bandbredd | Bandhastighet (m / s) | |||||||
0,5 | 0,63 | 0,8 | 1 | 1,25 | 1,6 | 2 | 2,5 | ||
Φ100 | 360 | 10,6 | 13,4 | 17 | 21,2 | 26,5 | 33,9 | 42,4 | 53 |
Φ150 | 550 | 23,9 | 30,1 | 38,2 | 47,7 | 59,6 | 76,3 | 95,4 | 119,3 |
Φ200 | 730 | 42,4 | 53,4 | 67,9 | 84,8 | 106 | 135,7 | 169,6 | 212,1 |
Φ250 | 910 | 66,3 | 83,5 | 106 | 132,5 | 165,7 | 212,1 | 265,1 | 331,3 |
Φ300 | 1100 | 95,4 | 120,2 | 152,7 | 190,9 | 238,6 | 305,4 | 381,7 | 477,1 |
Φ350 | 1280 | 129,9 | 163,7 | 207,8 | 259,8 | 324,7 | 415,6 | 519,5 | 649,4 |
Φ400 | 1460 | 169,6 | 213,8 | 271,4 | 339,3 | 424,1 | 542,9 | 678,6 | 848,2 |
Φ450 | 1640 | 214,7 | 270,5 | 343,5 | 429,4 | 536,8 | 687,1 | 858,8 | 1073,5 |
Φ500 | 1820 | 265,1 | 334 | 424,1 | 530,1 | 662,7 | 848,2 | 1060,3 | 1325,4 |
Φ560 | 2050 | 332,5 | 419 | 532 | 665 | 831,3 | 1064 | 1330 | 1662,5 |
Φ600 | 2190 | 381,7 | 480,9 | 610,7 | 763,4 | 954,3 | 1221,5 | 1526,8 | 1908,5 |
Φ630 | 2300 | 420,8 | 530,2 | 673,3 | 841,7 | 1052,1 | 1346,6 | 1683,3 | 2104,1 |
Φ700 | 2550 | 519,5 | 654,6 | 831,3 | 1039,1 | 1298,9 | 1662,5 | 2078,2 | 2597,7 |
Φ800 | 2900 | 678,6 | 855 | 1085,7 | 1357,2 | 1696,5 | 2171,5 | 2714,3 | 3392,9 |
Φ850 | 3100 | 766,1 | 965,2 | 1225,7 | 1532,1 | 1915,1 | 2451,4 | 3064,2 | 3830,3 |
Rördiameter (Mm) | Bandbredd | Bandhastighet (m / s) | |||||||
3,15 | 3,55 | 4 | 4,5 | 5 | 5,6 | 6,3 | 7,1 | ||
Φ100 | 360 | 66,8 | 75,3 | 84,8 | 95,4 | 106 | 118,8 | 133,6 | 150,6 |
Φ150 | 550 | 150,3 | 169,4 | 190,9 | 214,7 | 238,6 | 267,2 | 300,6 | 338,8 |
Φ200 | 730 | 267,2 | 301,1 | 339,3 | 381,7 | 424,1 | 475 | 534,4 | 602,2 |
Φ250 | 910 | 417,5 | 470,5 | 530,1 | 596,4 | 662,7 | 742,2 | 835 | 941 |
Φ300 | 1100 | 610,2 | 677,5 | 763,4 | 858,8 | 954,3 | 1068,8 | 1202,4 | 1355 |
Φ350 | 1280 | 818,3 | 922,2 | 1039,1 | 1169 | 1298,9 | 1454,7 | 1636,6 | 1844,4 |
Φ400 | 1460 | 1068,8 | 1204,5 | 1357,2 | 1526,8 | 1696,5 | 1900 | 2137,5 | 2409 |
Φ450 | 1640 | 1352,7 | 1524,4 | 1717,7 | 1932,4 | 2147,1 | 2404,7 | 2705,3 | 3048,9 |
Φ500 | 1820 | 1670 | 1882 | 2120,6 | 2385,6 | 2650,7 | 2968,8 | 3339,9 | 3764 |
Φ560 | 2050 | 2094,8 | 2360,8 | 2660 | 2992,6 | 3325,1 | 3724,1 | 4189,6 | 4721,6 |
Φ600 | 2190 | 2404,7 | 2710,1 | 3053,6 | 3435,3 | 3817 | 4275,1 | 4809,5 | 5420,2 |
Φ630 | 2300 | 2651,2 | 2987,9 | 3366,6 | 3787,5 | 4208,3 | 4713,3 | 5302,4 | 5975,8 |
Φ700 | 2550 | 3273,1 | 3688,7 | 4156,3 | 4675,9 | 5195,4 | 5818,9 | 6546,2 | 7377,5 |
Φ800 | 2900 | 4275,1 | 4817,9 | 5428,7 | 6107,3 | 6785,8 | 7600,1 | 8550,2 | 9635,9 |
Φ850 | 3100 | 4826,2 | 5439 | 6128,5 | 6894,5 | 7660,6 | 8579,8 | 9652,3 | 10878 |
