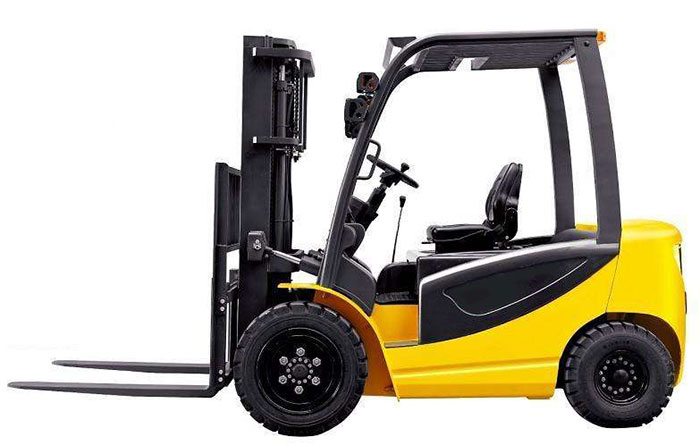

2,5 ton lastkapacitet elektrisk gaffeltruck med CE
YUNTIAN Gaffeltruck, TK serie;
Nominell lastkapacitet: 1,5-5T, lyfthöjd: 3000-6000mm, med stabil prestanda, bekväm drift;
Huvuddrag:
1) Initiativ chocksäkert system, för att säkerställa att gaffeltrucken är mer säker och stabil
2) Strenghen mast med hög säkerhetsfaktor;
3) hållbarhet: all elektrisk kontakt med vattenfast design;
4) det avancerade säkra systemet för mastpipeline, för att aviodera kontrollen för masten när det hydrauliska systemet har fel, för att säkerställa det goda säkerheten;
5) För att kunna använda MOSFET-regulatorn kan den ge en jämn och cyklisk regenerativ bromsning, för att förlänga livslängden för motor och batteri.
6) Dubbelpumpen i en teknik, för att sänka motorns styrnos och spara energin.
7) Den avancerade konstruktionen bakre konstruktionen, för att öka körlivets livslängd.
8) Värmeavlägsningssystemet för el-styrenheten, det kan skydda styrenheten och förlänga arbetslivets livslängd.
9) Huvuddelarna är från kända leverantörer;
10) Ergonomi 'konfiguration och design för att göra operatören bekvämare;
modell nr. | TK15 | TK20 | TK25 | TK30 | TK35 | |||
Standard | Strömtyp | Batteri | Batteri | Batteri | Batteri | Batteri | ||
Använd typ | sittande | sittande | sittande | sittande | sittande | |||
Nominell kapacitet | Q (kg) | 1500 | 2000 | 2500 | 3000 | 3500 | ||
Lastcentrum | C (mm) | 500 | 500 | 500 | 500 | 500 | ||
T & y R r I e m | Hjul typ-fram / bak | pneumatiskt däck | fast däck | |||||
Framhjul | 6.50-10-10PR | 7.00-12-12PR | 7.00-12-12PR | 28 × 9-15-12PR | 28 × 9-15 | |||
Framfälg | 5.00F-10 | 5.00S-12 | 5.00S-12 | 7.00T-15 | 7.00T-15 | |||
Bakhjul | 5.00-8-10PR | 18 × 7-8-14PR | 18 × 7-8-14PR | 18 × 7-8-14PR | 18 × 7-8 | |||
Bakre fälg | 3.50D-8 | 4.33R-8 | 4.33R-8 | 4.33R-8 | 4.33R-8 | |||
Däck nr -front / bakre (X = drivhjul) | 2X / 2 | 2X / 2 | 2X / 2 | 2X / 2 | 2X / 2 | |||
D jag m e n s jag o n | Gaffelvinkel Vinkel ---- Uppåt / Nedåt - deg. | α / β (o) | 6/12 | 6/12 | 6/12 | 6/12 | 6/12 | |
Lyfthöjd | h1 (mm) | 3000 | 3000 | 3000 | 3000 | 3000 | ||
Höjd - fri hiss | h2 (mm) | / | / | / | / | / | ||
Höjd --- Mast sänkt | h3 (mm) | 2125 | 2015 | 2015 | 2080 | 2080 | ||
Hegith-Mast Extended | h4 (mm) | 3620 | 3645 | 3645 | 3706 | 3706 | ||
Höjdmast förlängd w / last-ryggstöd | h5 (mm) | 4050 | 4050 | 4050 | 4220 | 4220 | ||
Höjdskyddsskydd - mm | h6 (mm) | 2205 | 2207 | 2207 | 2200 | 2200 | ||
Mast Min Ground Clearance | h8 (mm) | 125 | 125 | 125 | 150 | 150 | ||
Total längd | 11 (mm) | 3085 | 3420 | 3425 | 3597 | 3627 | ||
Längd till gaffel ansikte | 12 (mm) | 2015 | 2350 | 2355 | 2527 | 2557 | ||
Hjulbas | y (mm) | 1250 | 1500 | 1500 | 1600 | 1600 | ||
Frontöverhängning | x (mm) | 399 | 455 | 455 | 478 | 478 | ||
Total bredd | B1 / B2 (mm) | 1070 | 1160/1150 | 1160/1150 | 1225/1200 | 1225/1200 | ||
Slitbanan fram / bak | b3 / b4 (mm) | 891/920 | 972/960 | 972/960 | 1000/992 | 1000/992 | ||
Gaffelmått | mm | 1070 * 100 * 35 | 1070 * 100 * 45 | 1070 * 100 * 45 | 1070 * 122 * 45 | 1070 * 122 * 50 | ||
Bredd över gafflar | b5 (mm) | 220-960 | 220-1000 | 220-1000 | 265-1060 | 265-1060 | ||
Trurningsradie | Wa (mm) | 1902 | 2093 | 2098 | 2290 | 2315 | ||
Fungera | Resehastighet -last / obelastad | km / t | 10/11 | 12,5 / 13,5 | 12,5 / 13,5 | 12,3 / 13,5 | 11,6 / 11,9 | |
Max. Gradeability -laden / oladdad | % | 10/15 | 10/15 | 10/15 | 10/13 | 10/13 | ||
Körmotor (S2 60) | kw | 8/5 | 11/8 | 11/8 | 16,6 / 10 | 16,6 / 10 | ||
Lyftmotor typ | likström | likström | likström | likström | likström | |||
Lyftmotor (S3 15%) | kw | 7,5 | 10 | 10 | 13 | 13 | ||
Batteri V / AH | V / AH | 48/440 | 48/630 | 48/630 | 80/500 | 80/500 | ||
Vikt | Batteri | kg | 680 | 800 | 800 | 1230 | 1230 | |
Service Vikt | kg | 3226 | 3920 | 4055 | 4980 | 5130 | ||
Styrning | Styrningstyp | Full hydraulisk | ||||||
Parkeringsbromsmodell | Hydraulisk kraft | |||||||
Parkering Driftstyp | Trampa | |||||||
Typ av servicebroms-drift | Handbroms |
