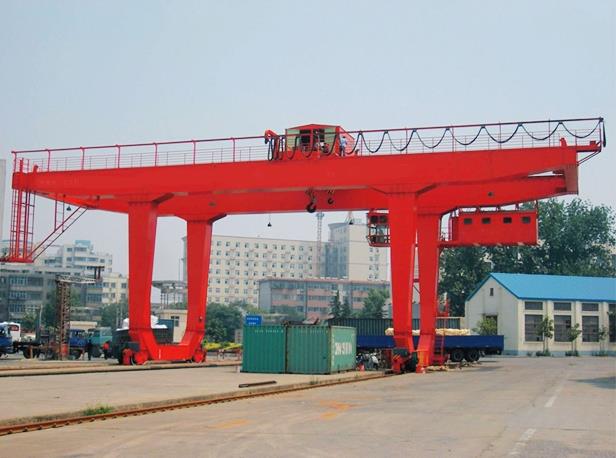

U-typ Ny Design Rörlig 80 Tonskena Monterad Gantry Crane

U-typ Ny konstruktion Rörlig 80 tonskena monterad Gantry Crane

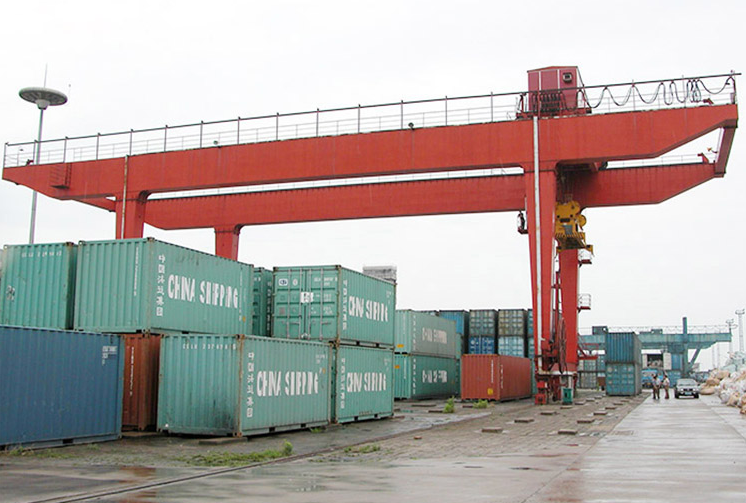

U-typ järnvägskran 10-50T är speciellt konstruerad för intensiv behållarstackning på grund av dess automatisering och mindre behov och utrustad med de olika upphängningsdelarna. Kranen kombinerar maximal pålitlighet och säkerhet med hög driftseffektivitet, lång livslängd och låga underhållskostnader, vilket leder till den lägsta totala ägandekostnaden.

Produktstruktur för dig!

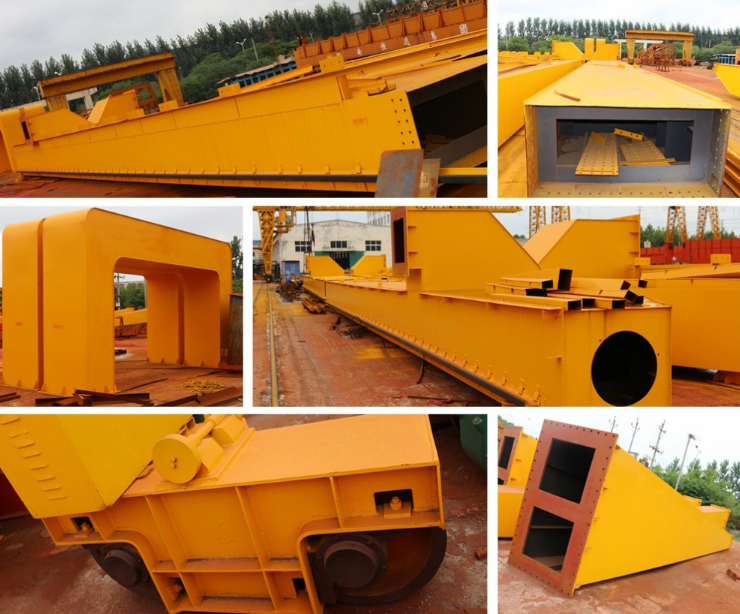

1. Huvudbalk i gantry-kran

2. Utrigger av gantry kran

Svetsas av stålplattor med honeycomb hål, ansluten med höghållfast precisionsbult. Det finns glidskena för vagnen att resa över den böjd som är fastsatt på utriggeren med högspännings precisionsbult. en. Består av rigid utrigger och flexibel utrigger, ansluts alla anslutningspunkter med högspänningsbult

b. Stegen används av operatören för att komma in i hytten eller anlända till vinsch

c. När spännvidden> 30m behöver det ett flexibelt ben för att minska vagnens sidostörning till skenan när lyftaren lyfter material.

3. Körningsmekanism av gantry kran

4. Vagn med lyft av kran

en. Består av körväxellåda och passivhjullåda

b. Drivväxeln ger ström för att åstadkomma kranens resa. Vad skillnaden mellan körväxellådan och passivhjulboxen är att passivhjulboxen saknar överföringsstruktur, som dynamo, reduktionsdon och ett par exponerade växlar.

Vagnen är monterad med motor, reduktionsbroms, vagnram, trumkrok, remskiva, regnskydd och andra delar. Den innehåller lyftmekanism och korsningsmekanism. Vagnen är strikt utformad enligt applikation och arbetsmiljö.

5. Hyttekran

6. Elektriskt system av gantry kran

en. Glasfönstret kan göra övervakarens överblick över alla arbetsvillkor och installeras på framsidan och på båda sidor av hytten

b. Som en grupp av oberoende skåp, är fast utanför hytten ansluten med reglerkabel och länkstation som är uppställd i hytten. en. Hissmotor, långvarig motor och hydraulisk motor ingår. Hela elsystemet styrs av PLC (programmerbar logikkontroll).

b. Två operationslägen: hytt och fjärrkontroll.

c. Elektriska komponenter är det främsta varumärket av elektriska delar som: Siemens, Schneider, etc. Eller som ditt krav.

7. Plattform av gantry kran

8. Plesase meddelande:

Plattformen är installerad för att upprätthålla kranen, och skyddsskyddet läggs till för att skydda personalen Vagnens vajer måste undersökas regelbundet och ändras i tid om det finns 10% brutna ledningar, lossa ledningar och dra ned.
