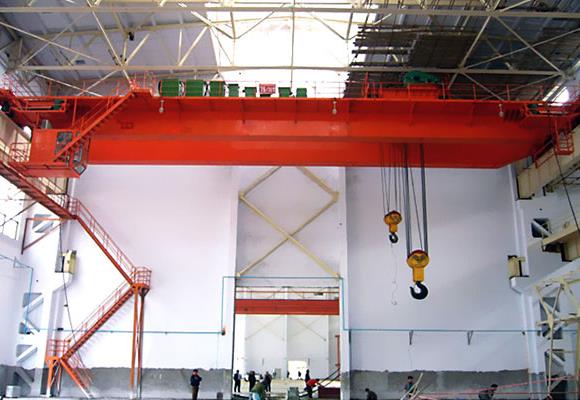

Explosionsskyddande överliggande kran

Beskrivning

Dubbelstråle explosionsbeständig vagnskran uppfyller normer enligt GB3836.2-2000 Explosionsskyddad elektrisk utrustning som arbetar i explosionsgasmiljön Del 2: Flamskyddad kran. Kranen har erhållit explosionssäker certifikat efter att ha genomgått undersökningar av enheter som utsetts av regeringen för att testa explosionssäkra produkter. De explosionssäkra märkena är ExdⅡCT4 respektive.

Denna produkt är lämplig för områden där explosionen, överföringen inte är högre än ⅡB eller ⅡC och antändningstemperaturgruppen av brandfarlig gas eller explosiv blandning av ånga och gas är inte lägre än T4. Tillämpliga farliga zoner är zon 1 och zon 2 (se GB3836.1-2000 för detaljer).

Denna produkt styrs vanligtvis på marken, men kontrollen från förarhytten är också tillåten. Arbetsklassen är mellanliggande.

Specifikationer

Kapacitet	T	5
Spänna	m	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Lyfthöjd	m	16m
Lyfthastighet	m / min	15,5
Vagnens färdhastighet	m / min	19,6 (14,6)
Kranens färdhastighet	m / min	22,3 (12)
Totalvikt	kg	12700	14200	16100	18600	21 tusen	25400	28500	31400
Max. Hjulbelastning	KN	72	78	84	92	97	109	117	124
Järnväg rekommenderas	Modell	43kg / m
Total motoreffekt	kw	10
Huvuddimension (mm)	Span (m)	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Järnväg till kran topp	H	1763
Spårstång till krokcentrum	H4	71
Kranens basavstånd	W	3400			3550		5000
Kranbredd	B	5054			5204		5948
Tågstångsavstånd	K	1400
Haka vänster begränsning	S1	800
Hook rättbegränsning	S2	1250

Kapacitet	T	10
Spänna	m	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Lyfthöjd	m	16m
Lyfthastighet	m / min	15,5
Vagnens färdhastighet	m / min	20,5 (14,6)
Kranens färdhastighet	m / min	22,3 (12)					19 (14,5)
Totalvikt	kg	14300	16100	18900	20600	23200	27600	31 tusen	34400
Max. Hjulbelastning	KN	101	108	117	122	126	135	144	152
Järnväg rekommenderas	Modell	43kg / m
Total motoreffekt	kw	15,5
Huvuddimension (mm)	Span (m)	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Järnväg till kran topp	H	1800
Spårstång till krokcentrum	H4	602/552
Kranens basavstånd	W	4050					5000
Kranbredd	B	5704			5882		5948
Tågstångsavstånd	K	2000
Haka vänster begränsning	S1	1050
Hook rättbegränsning	S2	1300

Kapacitet	T	16 / 3,2
Spänna	m	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Lyfthöjd	m / a	16m / 18m
Lyfthastighet	m / min	15,5
Vagnens färdhastighet	m / min	20,5 (13)
Kranens färdhastighet	m / min	19 (14,5)					17 (14,5)
Totalvikt	kg	19100	20300	23400	26400	28800	33100	36300	39400
Max. Hjulbelastning	KN	138	146	152	166	173	185	194	203
Järnväg rekommenderas	Modell	43kg / m
Total motoreffekt	kw	23,9 (23,2)
Huvuddimension (mm)	Span (m)	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Järnväg till kran topp	H	2043/2043
Spårstång till krokcentrum	H4	860/780
Kranens basavstånd	W	4000			4100		5000
Kranbredd	B	5864			5928		6438
Tågstångsavstånd	K	2000
Haka vänster begränsning	S1 / S2	1040/1850
Hook rättbegränsning	S3 / S4	1500/2310

Kapacitet	T	20/5
Spänna	m	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Lyfthöjd	m / a	12m / 14m
Lyfthastighet	m / min	15,5
Vagnens färdhastighet	m / min	20,5 (14,6)
Kranens färdhastighet	m / min	19 (14,5)					17 (14,5)
Totalvikt	kg	19900	21300	23500	27700	30300	34600	38300	41500
Max. Hjulbelastning	KN	160	167	176	189	197	209	220	229
Järnväg rekommenderas	Modell	43kg / m
Total motoreffekt	kw	25,7 (25)
Huvuddimension (mm)	Span (m)	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Järnväg till kran topp	H	2045/2045
Spårstång till krokcentrum	H4	858/858
Kranens basavstånd	W	4000			4100		5000
Kranbredd	B	5864			5928		6438
Tågstångsavstånd	K	2000
Haka vänster begränsning	S1 / S2	1030/1930
Hook rättbegränsning	S3 / S4	1420/2320

Kapacitet	T	32/5
Spänna	m	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Lyfthöjd	m / a	16m / 18m
Lyfthastighet	m / min	15,5
Vagnens färdhastighet	m / min	20 (12,3)
Kranens färdhastighet	m / min	17 (14,5)					19,4 (14,5)
Totalvikt	kg	26900	28600	32100	35500	39800	44900	49200	52700
Max. Hjulbelastning	KN	234	248	260	275	287	303	314	325
Järnväg rekommenderas	Modell	43kg / m
Total motoreffekt	kw	42,2 (40,7)			43,6 (40,7)
Huvuddimension (mm)	Span (m)	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Järnväg till kran topp	H	2230
Spårstång till krokcentrum	H4	800
Kranens basavstånd	W	4650			4700		5000
Kranbredd	B	6478			6628		6928
Tågstångsavstånd	K	2500
Haka vänster begränsning	S1 / S2	1070/2050
Hook rättbegränsning	S3 / S4	1700/2680

Kapacitet	T	50/10
Spänna	m	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Lyfthöjd	m / a	12m / 16m
Lyfthastighet	m / min	15,5
Vagnens färdhastighet	m / min	19,1 (15,3)
Kranens färdhastighet	m / min	19,4 (14,4)					19,3 (14,4)
Totalvikt	kg	35300	37800	42 tusen	46100	50100	55600	59600	64900
Max. Hjulbelastning	KN	333	354	373	385	404	421	434	450
Järnväg rekommenderas	Modell	43kg / m
Total motoreffekt	kw	23,9 (23,2)
Huvuddimension (mm)	Span (m)	10,5	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Järnväg till kran topp	H	2744			2750
Spårstång till krokcentrum	H4	1020			1014
Kranens basavstånd	W	4800					5000
Kranbredd	B	6828			6858		7058
Tågstångsavstånd	K	2500
Haka vänster begränsning	S1 / S2	1005/2200
Hook rättbegränsning	S3 / S4	2000/3195

Kapacitet	T	75/20
Spänna	m	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Lyfthöjd	m / a	20/22
Lyfthastighet	m / min	1,86 / 4,2
Vagnens färdhastighet	m / min	10
Kranens färdhastighet	m / min	15,4; (9,88)				15,7 (9,9)
Totalvikt	kg	26900	28600	32100	35500	39800	44900	49200
Max. Hjulbelastning	KN	219	302	314	324	333	345	356
Järnväg rekommenderas	Modell	43kg / m
Huvuddimension (mm)	Span (m)	13,5	16,5	19,5	22,5	25,5	28,5	31,5
Järnväg till kran topp	H	3422	3422	3426	3430	3428	3432	3434
Spårstång till krokcentrum	H4	1588	1588	1584	1580	1582	1578	1576
