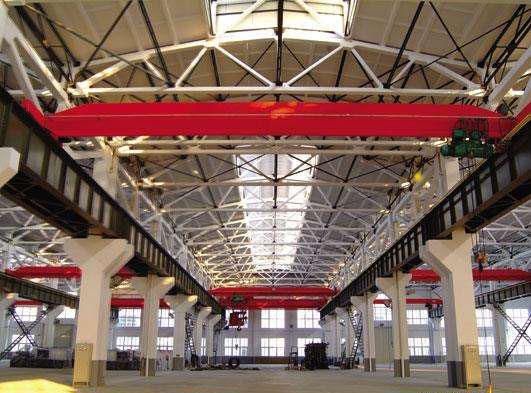

Lowhead Room Single Girder Overhead Crane för att spara byggkostnader

- Oct 05, 2017 -

Grundläggande information

Namn: Lowhead Room Single Girder Overhead Crane för att spara byggkostnader

Typ: Single Girder Crane

Span: upp till 22,5m

Tullgrupp: A3-A5

Kontrollmetod: Hängande / Trådlös

Säkerhetsskydd: Ja

Resegränser: Ja

Efter försäljningstjänst: Ja

Garantiperiod: 12 månader

Anpassad design: Tillgänglig

Böjarkonstruktion: Rigid Box Type

Målarfärg: som efterfrågan

Transportpaket: Trälåda

Kapacitet: 3-20T

Spänn: 5-25M

Ursprung: Henan, Kina

Produktbeskrivning

Del 1: Beskrivningar

LDP-typ låglyftkran med ena balkar är en slags lättlyftande utrustning med mycket låg clearance. Lyftmekanismens elektriska hiss är monterad på ena sidan av huvudbalken, så det kan öka hålrummet och minska kostnaden för byggandet av stålverket. Med fördelar med smidig körning, tät konstruktion, hög styvhet, säkerhet och tillförlitlighet och bra prestanda, används den i stor utsträckning i läget att klockhöjden på verkstaden är mycket låg eller kunden vill maximera sin lyfthöjd.

Del2: Detaljerad konfiguration

Mekaniska egenskaper
- LDP-kran består huvudsakligen av huvudbalk, tvärbalk, hytt, elektriska komponenter och lyftmekanism (elektrisk hiss, kedjelift)
-Huvudbalkan kan vara i form av styv lådtyp
-Sprängning Sa2.5 för komplett balk efter svetsning, spänningsfrigöring
-Epoxysinkrik högkvalitativ målning, 2x2 med 140μM
-10.9-klass Högspänningsbultar monterade mellan bälg och ben
-Geared Motor Driver system eller traditionella LD Driver system
-Mot rörelse, bra bromsning, lång livslängd

Elektriska egenskaper
-Conduktor strömförsörjning
-Alla hiss- och kranrörelser är oberoende och kan köras samtidigt.
-Kontrollpanelen är IP54
-Komponenterna är placerade på ett underhållsvänligt sätt, och hela layouten ger gott skydd
-Festongkablar är upptagna på kabelsaddlar, fasta på kabellådor, som körs i galvaniserad C-spår.

Skyddsegenskaper
- Överbelastningsbegränsare, gränssnittsbrytare (lyft och färd), spärrskydd, buffert, spärrplatta, skyddskåpa, spärrskyddsbuss, antisollisionsanordning, huvudisoleringsbrytare, nödstoppssystem, överbelastningsskydd mot motor

Del 3: Sketch and Techncial Data (Ta en 3T Crane som ett exempel)

capacityt	span (m)	(G) totalvikt	Rmax (kN)	Rmin (kN)	H1 (mm)	H2 (mm)	W (mm)	B (mm)	E (mm)	L1 (mm)	L2 (mm)
3	7,5	2,705	20,1	5,39	1065	-130	2500	3000	965	1413	1496
	8	2,767	20,48	5,51
	8,5	2,845	20,87	5,68
	9	2,907	21,2	5,81
	9,5	2,969	21,51	5,94
	10	3,03	21,8	6,08
	10,5	3,108	22,12	6,25
	11	3,172	22,4	6,4
	11,5	3,519	23,38	7,24	1130	-65			1000
	12	3,591	23,65	7,4
	12,5	3,686	23,98	7,63
	13	3,759	24,25	7,8
	13,5	3,835	24,51	7,98
	14	3,907	24,76	8,15
	14,5	4,278	25,51	8,81	1180	-15	3000	3500	1280
	15	4,357	25,76	8,99
	15,5	4,437	26,02	9,19
	16	4,513	26,27	9,37	1230	35	3500	4000	1545
	16,5	4,612	26,56	9,61
	17	4,689	26,8	9,79
	17,5	5,066	28,05	10,98
	18	5,145	28,29	11,17
	18,5	5,255	28,61	11,44
	19	5,337	28,85	11,64
	19,5	5,422	29,02	11,84
	20	6,312	31,37	14,05	1300	105			1570
	20,5	6,441	31,72	14,37
	21	6,543	32,01	14,62
	21,5	6,642	32,09	14,87
	22	6,747	32,58	15,13
	22,5	6,877	32,93	15,45

LDP Low Headroom-kran
Kapacitet (t)	1t	2t	3t	5t	10t
Span (m)	7,5m ~ 22,5m, eller annan speciell span
Lyfthöjd (m)	6m, 9m, 12m eller annan specailhöjd
Lyfthastighet (m / min)	8or 8 / 0,8	8or 8 / 0,8	8or 8 / 0,8	8or 8 / 0,8	7or7 / 0,7
Vagnhastighet (m / min)	20	20	20	20	20
Brohastighet (m / min)	30	30	30	30	30
Arbetsskatt	A4	A4	A4	A4	A4
Strömförsörjning	380V, 50Hz eller annat
